为您讲解电动地平车转台的工作原理

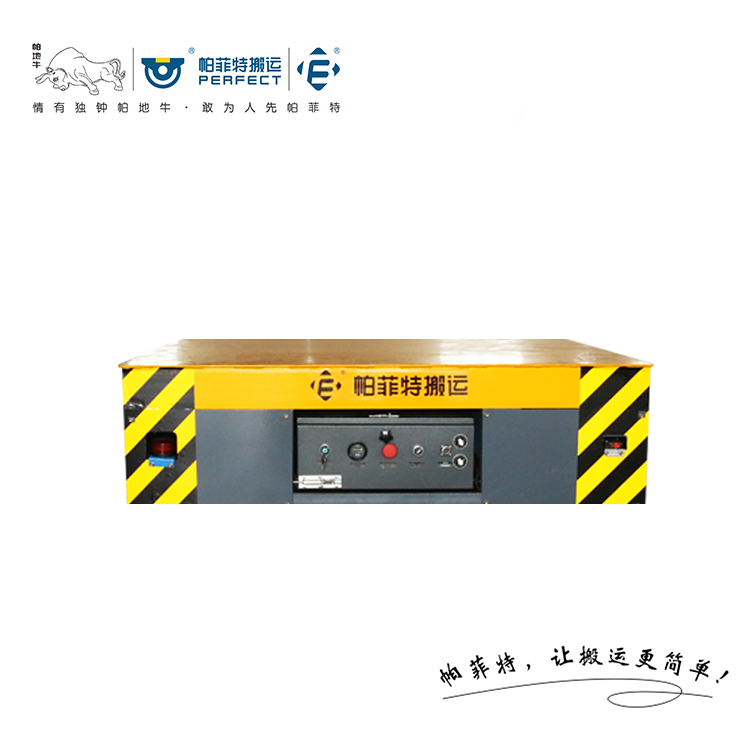

电动地平车转台轨道平车换轨电动转盘是一种能够在不同轨道线路之间切换角度的旋转台。
一、它的工作原理是:轨道平车运行至电动转盘上,通过手动手动或自动转动旋转平台,相应角度的轨道对接使平板车可沿对应的轨道运行,实现相应角度转弯。它非常适用于装备生产线的环形轨道、交叉轨道等工作场合。用来实现任意角度交叉轨道的换轨操作,安装自动化定位装置,实现平车平稳的轨道对接,可通过自动化定位装置来调整对接轨道的角度来实现准确对接,另外可以实现自动化无人控制。
二、设备结构:轨道平车换轨电动转盘由车架、旋转台、驱动装置、控制箱等组成。旋转台本体配置导轨,旋转台由回转配置加工作台面组成,可作90°旋转。它具有旋转灵活,响应迅速,使用性能安全可靠等特点。轨道对接通过变频调速器实现自动减速控制,并在90两位置之间设有电控安全限位装置,确保旋转台旋转时定位准确,使本体导轨与地面轨道对中良好;旋转台下面设有辅助支撑轮组,确保旋转台承载的安全性和平稳性。
三、车架系统:车架用板架结构,由纵梁、横梁和钢板组成“#字骨架板架结构,工作台面铺设钢板。所用的型材、钢板符合相应国家标准。
四、关于电动平车转弯用转盘要求:电动平车传动系统:电动机带动减速器,将动力传至回转装置,驱动旋转台旋转。各元件与主体联结可靠。
五、电机采用制动电动机,防护等级为IP44,绝缘等级为E级。
六、控制系统:地面设有控制箱,控制箱上设有左旋、右旋、点动、停止按钮,并备有相应的指示灯。
七、控制箱系统:控制箱由钢板制作,美观实用,表面做防腐处理,箱体板厚不低于2毫米,有良好的散热装置,控制箱内有实用的检修灯,门锁牢固可靠,使用方便,不干涉。
八、除锈涂装要求:钢板、型材、铸锻件表面除锈达到GB8923中ST2级。轨道平车及其变轨用电动转盘漆膜厚度为90—120um.出厂前对所有外露加工面进行防锈处理。表面涂防锈底漆,深灰色面漆,导轨不涂漆。
